LWL-Spleißen

Glasfaserkabel verbinden / LWL-Spleißen / Pigtails verarbeiten

Glasfaserkabel verbinden / Pigtails verarbeiten

Die Malinowski Gebäudetechnik ist tätig auf dem Gebiet Glasfaserverlegung und LWL spleißen.

LWL ist die Abkürzung für Lichtwellenleiter. Lichtwellenleiter bestehen aus hauchdünnen Glasfasern in das Licht mittels LEDs oder Laser eingekoppelt wird.

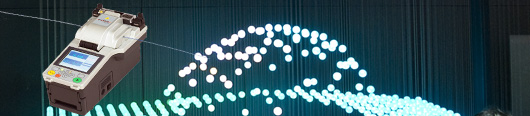

Für die Verarbeitung der hauchdünnen Fasern sind spezielle Geräte, sogenannte Spleißgeräte erforderlich.

Mittels entsprechender Vorrichtungen und Lichteinkopplung werden die Glasfasern exakt zusammengeführt und dann mittels Lichtbogenschweißen verbunden, das sogenannte Spleißen der Glasfaser.

Für das Spleißen von Glasfasern sind LWL-Spleißboxen erforderlich. Hier drin Geschieht die Zusammenführung der Glasfasern aus dem Kabel und der vorbereiteten Glasfaser mit Stecker, den sogenannten Pigtails.

LWL-Spleißboxen gibt es in vielfältiger Ausführung, z.B. als Muffe für die Erdverlegung, als Aufputzgehäuse sowie die häufigste Variante als 19“-Spleißbox in der Regel mit 1 HE (Höheneinheit ca. 45 mm hoch).

LWL-Spleißboxen gibt es mit verschiedenen Steckerauslässen, die häufigsten LWL-Stecker sind ST / SC / LC.

Im Prinzip ist es für den Anwender egal, welches LWL-Steckergesicht er wählt, die Verbindung zur aktiven Komponenten geschieht in jedem Fall mit einem LWL-Patchkabel, das an die örtliche Situation angepasst wird, z.B. LWL-Spleißbox mit SC-Kupplungen, aktives LWL-Komponente mit LC-Anschluss.

LWL-Patchkabel sind in verschiedenen Längen am Markt, z.B. 3 m ist eine gängige Länge, ansonsten kann jede beliebige Länge hergestellt werden.

Für den Inhouse-Bereich wird in der Regel das LWL-Multimode-Kabel mit 50/125µ verwendet.

Die Reichweiten der verschiedenen LWL-Kabel sind ca. wie folgt:
Ø OM 2 –Faser (bisher gängige LWL-Faser) Länge
50µ (als OM2-Faser) für Gigabit-Anwendung 300 m
50µ (als OM2-Faser) für 10 Gigabit-Anwendung 84 m

Ø OM 3 –Faser ( neue LWL-Faser) Länge
50µ (als OM3-Faser) für Gigabit-Anwendung 550 m
50µ (als OM3-Faser) für 10 Gigabit-Anwendung 300 m

Ø OM 4 – Faser ( neueste LWL-Faser) Länge
50µ (als OM4-Faser) für Gigabit-Anwendung 1100 m
50µ (als OM4-Faser) für 10 Gigabit-Anwendung 550 m
50µ (als OM4-Faser) für 40 Gigabit-Anwendung 300 m

Alle Reichweiten des LWL-Multimodekabels sind für das Lichtfenster von 850 nm angegeben.


Ø Singlemode –Faser ( für Weitverkehr) Länge
für Gigabit-Anwendung 10-80km
für 10 Gigabit-Anwendung 10-40km


Das heute nicht mehr aktuell verlegte LWL-Kabel von 62,5µ hat folgende Reichweiten, evtl. interessant, wenn man auf eine vorhandene Alt-LWL-Installation trifft.
Ø früher verwendete LWL-Faser für geringerer Reichweite Länge
62,5µ für Gigabit-Anwendung 275 m
62,5µ für 10 Gigabit-Anwendung 33 m





Text: Georg Malinowski, Köln
