TRILUX E-Line LED-Lichtbandsystem

E-Line LED-Schnellmontagelichtband

Beleuchtungslösungen für ein hocheffizientes LED-Lichtbandsystem

Hohe Effizienz, einfache Montage und kurze Amortisationszeit: TRILUX E-Line LED bietet ideale Voraussetzungen für die schnelle und kostengünstige Sanierung herkömmlicher Lichtbandsysteme bei einem Umstieg auf LED  insbesondere in der Industrie. Die LED-Einheiten lassen sich werkzeuglos innerhalb kürzester Zeit in vorhandene E-Line T5 und T8 Tragschienensysteme integrieren und sorgen gleichzeitig für anforderungsgerechtes und effizientes Licht.

Dank der hohen Lichtausbeute von bis zu 148 lm/W lassen sich die Stromkosten für die Beleuchtung von z.B. Lager- und Produktionshallen im Gegensatz zu herkömmlichen Lichtlösungen signifikant senken. Darüber hinaus erlauben verschiedene Optiken, Lichtfarben und Lichtstrompakete zwischen 4.000 und 6.500 Lumen Planern, flexibel auf die jeweiligen Anforderungen zu reagieren. Das Ergebnis: TRILUX E-Line LED überzeugt durch maximalen Beleuchtungskomfort bei minimalem Energieaufwand  ob als Sanierungslösung oder Neuinstallation.

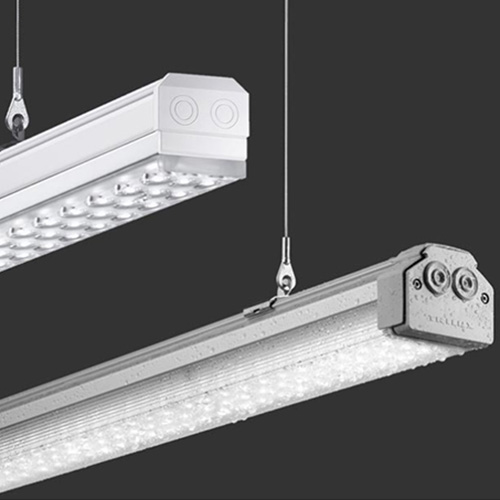

Tragprofile mit Schutzart IP20 und IP50

Tragprofile mit Schutzart IP20 und IP50
Für die Schutzart IP54 ist spezielles Zubehör notwendig.

TRILUX E-Line LED verbindet die Möglichkeiten der LED-Technologie mit den Vorzügen der E-Line-Produktfamilie. Als optimale Lösung für die Sanierung, kann der Geräteträger, inklusive Hochleistungs-LED und optischem System, in bereits bestehende E-Line Tragschienen integriert werden. Das System besitzt nur wenige Einzelkomponenten und lässt sich daher schnell und werkzeuglos montieren. Besonders wartungsfreundlich ist die plane, geschlossene Oberfläche der Optik, durch die das Lichtband weniger schmutzempfindlich und damit länger leistungsfähig ist.

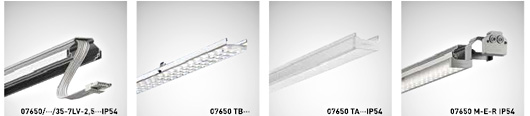

E-Line LED-Schnellmontagelichtband


Das System besteht aus einem Universal-Tragprofil und einem E-Line LED Schnellmontage-Lichtband (LED-Geräteträger).

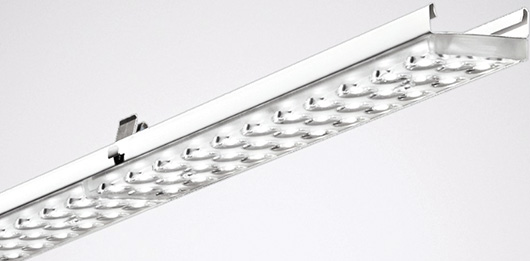

LED-Geräteträger für E-Line Lichtbandsystem

LED-Geräteträger
Das LED-System bestehend aus 5 LED-Segmenten. Je Segment mit 33 Mid-Power LED in 3 Reihen mit jeweils 11 LED bestückt. Leuchtenlichtstrom 5700 lm, Anschlussleistung 35 W, Lichtausbeute der Leuchte 163 lm/W. Lichtfarbe neutralweiß, Farbtemperatur 4000 K, Farbwiedergabeindex Ra > 80.


E-Line LED-Geräteträger in Kombination mit E-Line Universal-Tragprofilen T5/LED (1475 mm) oder T8 (1530 mm) sowie entsprechendem Montagezubehör werden in Neuanlagen aber auch zur Effizienzsteigerung von Bestandsanlagen in Umrüstungsvorhaben eingesetzt: Fertigungsstätten, Hallen, Lager, Messe- und Ausstellungshallen, Produktionsstätten,Verkaufsflächen, Werkstätten. Erfüllt DIN 10500. Die Leuchten sind für die Anwendungen in IFS Version 6 und/oder BRC Global Standard Food Version 7 zertifizierten Unternehmen der Lebensmittel- und Getränkeindustrie geeignet. Die PMMA-Linsenoptik bildet eine fest verbundene Einheit mit jeweils einem LED-Segment. Mit symmetrisch breit strahlender Lichtstärkeverteilung. Oberfläche der Linsenoptik zur gleichmäßigen Lichtverteilung und homogenen Ausleuchtung der Lichtaustrittsöffnung plan ausgeführt. Die plane Oberfläche erleichtert Reinigungsvorgänge an der Leuchte.

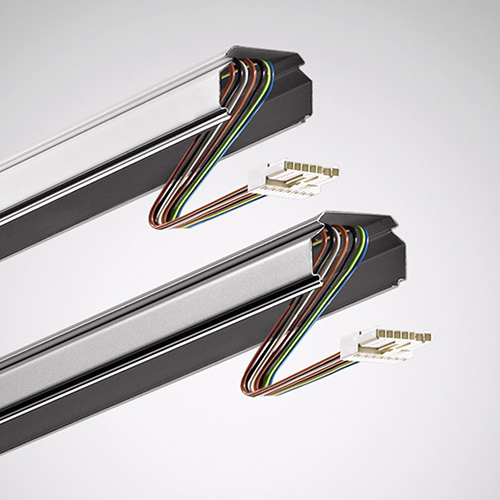

Universal-Tragprofil für E-Line T5N/LED Einzelleuchten

Universal-Tragprofil
Universal-Tragprofil für E-Line T5N/LED Einzelleuchten

Mit 5-Leiter-Durchgangsverdrahtung. Wärmebeständige Durchgangsverdrahtung mit Einzeladern, werksseitig komplett ausgeführt, Leitungsquerschnitt 2,5 mm². Stahlblech, unterverzinkt, mit weißem Polyesterharzlack beschichtet. 1-längige Ausführung für 1 Geräteträger 1475 mm. Maße (L x B) 1475 mm x 63 mm, Höhe des Tragprofils 41 mm. Mit 5-poligem Buchsen-Steckerpaar zum elektrischen Schnellanschluss sowie berührungssicherem Abschluss der Leitungsenden. Mit je einem 5-poligen Trennsteckeroberteil pro Längeneinheit zur elektrischen Schnellverbindung der Geräteträger.


Lieferung, Verlegung und Anschluss

Wir beraten, planen, installieren. Gerne führen wir Ihnen ein Muster vor. Bitte sprechen Sie mich an:

Georg Malinowski Geschäftsführer der

Malinowski Gebäudetechnik GmbH
Tel. 0221 / 59 22 81, Fax 0221 / 59 22 74 oder



Quelle
Text/Bilder: TRILUX Vertrieb GmbH
