Consolidation Points in der Etagenverkabelung
Konsolidierungspunkte (CPs) sind stationäre Verteilerpunkte für die flexible Verwaltung der Etagenverkabelung in Gebäuden oder auch in industriellen Bereichen. Sie werden häufig in offenen Büroverkabelungen verwendet und sind ein Kernelement stationärer Kabelsysteme, die der Verbindung zur Telekommunikationsanschlussdose dienen.Sie sind als zusätzliche Steckverbindung zwischen dem Patchfeld und der Anschlussdose ausgeführt und bieten dem Administrator eine flexible Verwaltung der Etagenverkabelung. Das bietet maximale Betriebssicherheit, spart Kabelmeter und bietet hohe Flexibilität für zukünftige Veränderungen.

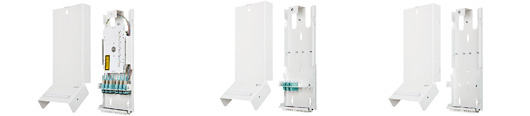

Die robusten Aufputzgehäuse in pulverbeschichtetem Stahlblech (weiß, RAL 9010) führt METZ CONNECT in drei Aufbauvarianten im Sortiment.
Variante splice

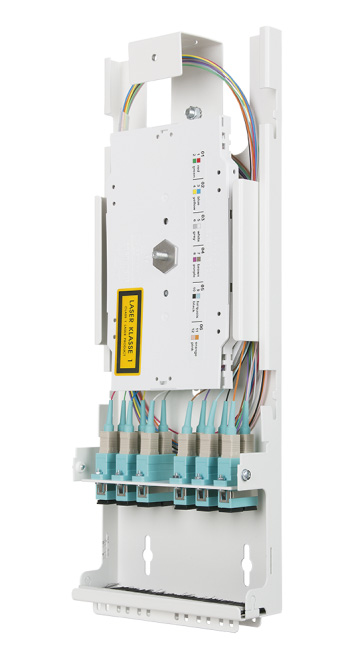

Die Variante zum Anspleißen wird mit Kupplungen und Pigtails in SC-Duplex, LC-Quad oder mit ST-Duplex angeboten. Beim Consolidation Point werden dabei die Bündeladerkabel von oben in den CP eingeführt und an Pigtails gespleißt, deren Stecker in den Kupplungen auf dem Patchfeld abgelegt sind. Nicht belegte Ausbrüche im CP sind mit Blindstopfen verschlossen.
Variante VIK

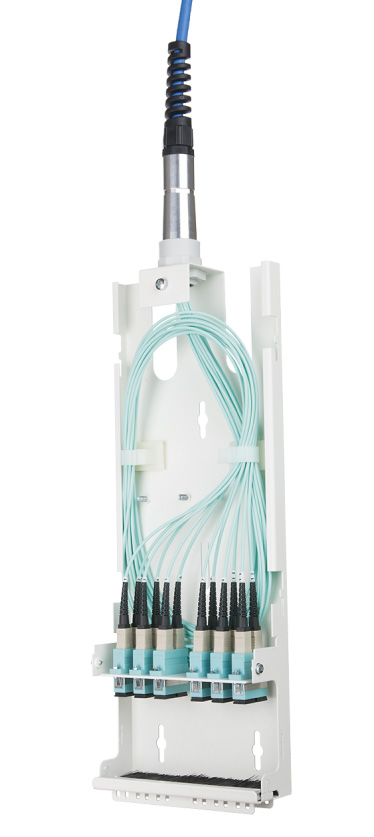

Die Version für vorkonfektionierte Installationskabel (VIK) ist mit Kupplungen vorbereitet und kann mit SC-, LC- oder ST-Steckern belegt werden. Die VIKs werden von oben in den Consolidation Point eingeführt und die Stecker in den Kupplungen auf dem Patchfeld abgelegt. Auch hier werden nicht belegte Ausbrüche im CP mit Blindstopfen verschlossen.
DCCS-Variante

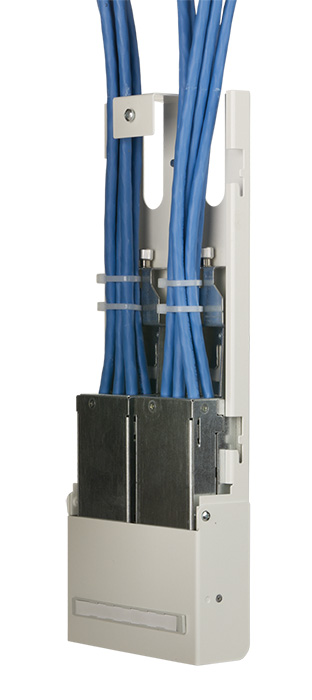

Die DCCS-Variante ist für DCCS2-Baugruppen mit Kupfer- und/oder LWL-Bestückung vorbereitet. Die Bestückung ist bei LWL mit LC-D- oder E2000-Kupplungen und bei der Kupfer-Version mit sechs RJ45 Buchsen Cat.6A oder Cat.6 möglich. Die DCCS-Variante kann gemischt mit LWL- und Kupferanschlüssen bestückt werden. An die LWL-Varianten können die Fasertypen OM3, OM4 und OS2 angeschlossen werden.
Die CPs von METZ CONNECT eignen sich für die einfache Wandmontage sowie für die Platzierung in Zwischenböden und ermöglichen durch eine aufklappbare und abnehmbare Abdeckung im Patchbereich servicefreundliches Patchen. Aufgeschaltete Patchkabel können dabei zugentlastet werden. Der Kabelmanagementbereich mit abnehmbarer Abdeckung bietet gute Zugriffsmöglichkeiten und eine sichere Führung der Pigtails oder VIKs. Bei Verwendung mit DCCS2-Baugruppen können diese leicht in den CP montiert werden.
